Szybkie szczegóły:
Rodzaj:K/N/E/J/T/S/R/B
Miejsce pochodzenia: Zhejiang, Chiny (kontynent)
Dokładność: I-0,4%t, II-0,75%t, III-1,5%t
Numer rdzenia: pojedynczy / podwójny
Izolator: 99,6% MgO o wysokiej czystości
Certyfikat:ISO9001, IATF16949, CE
Zastosowanie: połączenie z termoaparą i maszyną przyrządów
Materiał przewodzący:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
Materiał obudowy: Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747
Środek prześcieradłowy (mm): od 0,5 mm do 12,7 mm:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7
Rodzaj dla drutu obudownego typu K:
| Nazwa produktu |
Kod |
Rodzaj |
Materiał Shaeth |
Na zewnątrz Dia. |
Temperatura |
| NiCr-NiSi /NiCr-NiAl |
KK |
K |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Konstantan |
JK |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
Różne media pomiarowe temperatury i warunki eksploatacji mają wpływ na żywotność i zakres temperatury termoelementów opancerzonych, a dane w tabeli są jedynie zalecanymi danymi.
Dokładność dla drutu o pojemności typu K
| Rodzaj |
Klasa I |
Klasa II |
| Dokładność |
Temperatury |
Dokładność |
Temperatury |
| K |
±1,5°C |
-40~375°C |
±2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| N |
±1,5°C |
-40~375°C |
±2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| E |
±1,5°C |
-40~375°C |
±2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| J |
±1,5°C |
-40~375°C |
±2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| T |
±0,5°C |
-40~125°C |
±1,0°C |
-40~125°C |
| ± 0,4% |
125°C-350°C |
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
0-1100°C |
±1,5°C |
O tym produkcie:
Termocouple
Kompozycja: Termopara jest czujnikiem temperatury wykonanym z dwóch różnych drutów metalowych połączonych na jednym końcu (złącze pomiarowe).
Zasada działania: oparta na efekcie Seebecka, w którym napięcie jest generowane w przypadku różnicy temperatury między dwoma połączeniami metali.
Rodzaje: Do najczęstszych należą:
Typ K (Chromel-Alumel): ogólnego przeznaczenia, szeroki zakres temperatury (od 200°C do 1260°C).
Typ J (żelazo-konstanc): niższy zakres temperatury (-40°C do 750°C).
Typ T (Copper-Constantan): zastosowania kryogeniczne (od 200°C do 350°C).
Typ R/S (Platyn-Rod): zastosowania w wysokiej temperaturze (do 1600°C).
Typ N (nikrosyl-nisyl): wysoka stabilność i odporność na utlenianie.
Zastosowanie:
Pomiar temperatury w procesach przemysłowych, piecach, silnikach i laboratoriach.
Często połączone z kablem MI dla ochrony w trudnych warunkach.
Połączenie kabla MI i termoparów
Kabel MI jest często stosowany jako powłoka ochronna dla termoparów, zwłaszcza w środowiskach o wysokiej temperaturze, wysokim ciśnieniu lub korozyjnych.
Połączenie zapewnia:
Zwiększona wytrzymałość i długowieczność termoelementów.
Dokładne pomiar temperatury w ekstremalnych warunkach.
Ochrona przed uszkodzeniami mechanicznymi i czynnikami środowiskowymi.
Zastosowanie:
- Incineratory odpadów stałych
- Sintering metali w proszku
- Gotowanie materiałów ceramicznych
- Piece napędzane gazem lub olejem
- Wymienniki ciepła na paliwo
- Piece do pieców skrzynek
- Elektrownie jądrowe lub węglowodorowe
- I wiele więcej...

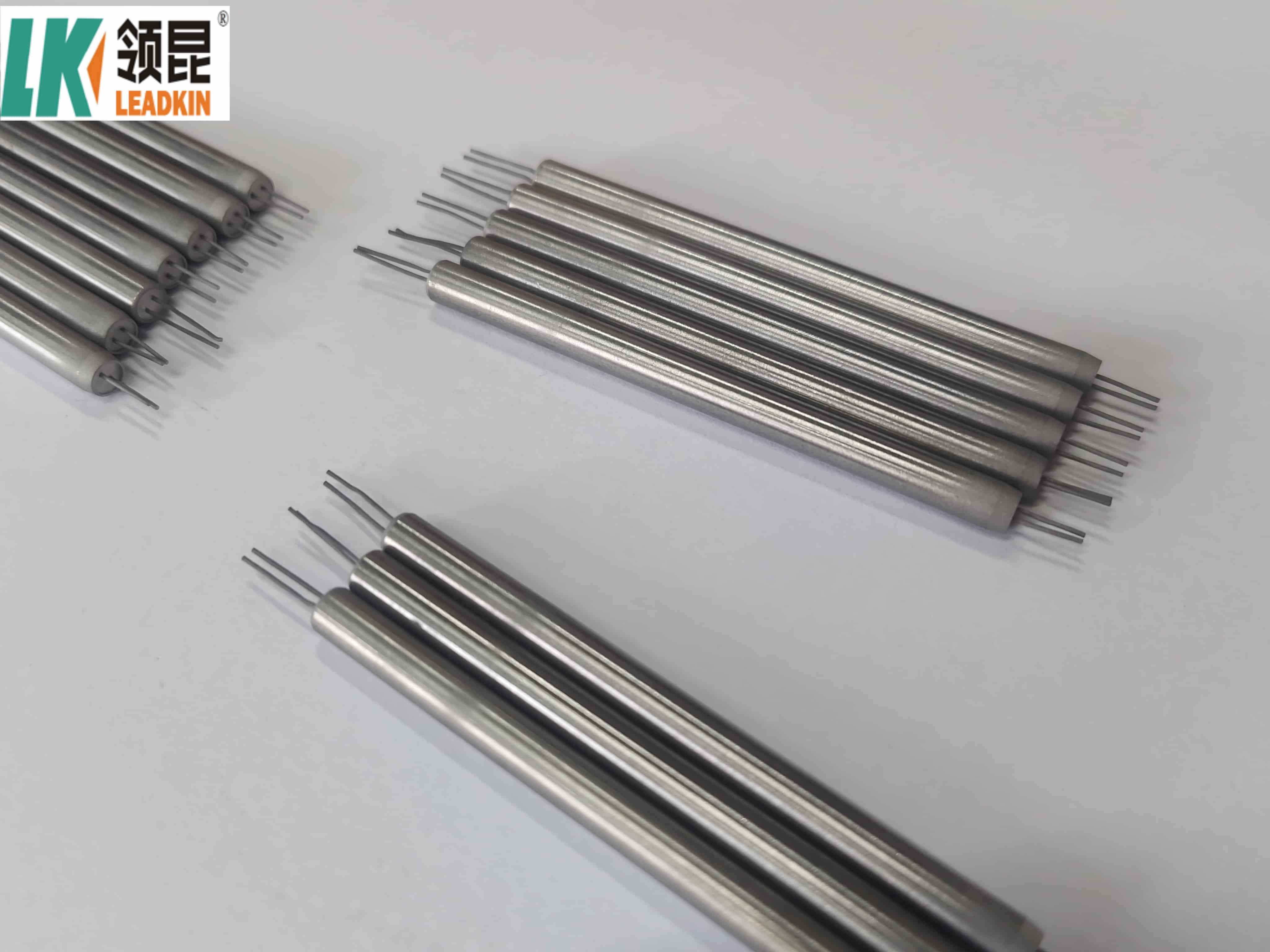

Zdjęcia produktów
Informacje o spółce:
A. Główne produkty
B. Pakiet
Dodajemy rurę i folie plastikową, aby zapewnić wysoką odporność izolacyjną.
Oprócz notatek, mamy też karty i raporty z każdego kabla.
Linia produkcyjna kabli C. Mi
Posiadamy wysokiej jakości profesjonalne produkty, a także zaawansowane linie i sprzęt.Wszystkie produkty spełniają międzynarodowe standardy jakości i są bardzo cenione na różnych rynkach na całym świecie.Wraz ze wzrostem popytu na rynku, stale zaspokajamy klientów poprzez aktualizację produktów w celu poprawy systemów produkcji, poprawy jakości.
Kluczowe rozważania przy użyciu kabla MI z termoparami
Materiał obudowy: Wybierz materiał obudowy zgodny z środowiskiem (np. stal nierdzewna do ogólnego użytku, Inconel do wysokich temperatur).
Odporność izolacyjna: zapewnić odpowiednią odporność izolacyjną w celu uniknięcia wycieku sygnału.
Elastyczność: Kabel MI może być sztywny lub elastyczny, w zależności od zastosowania.
Zakończenie: Odpowiednie zakończenie i uszczelnienie mają kluczowe znaczenie dla zapobiegania wniknięciu wilgoci.
Kalibracja: termoparów należy regularnie kalibrować w celu dokładnego pomiaru.
