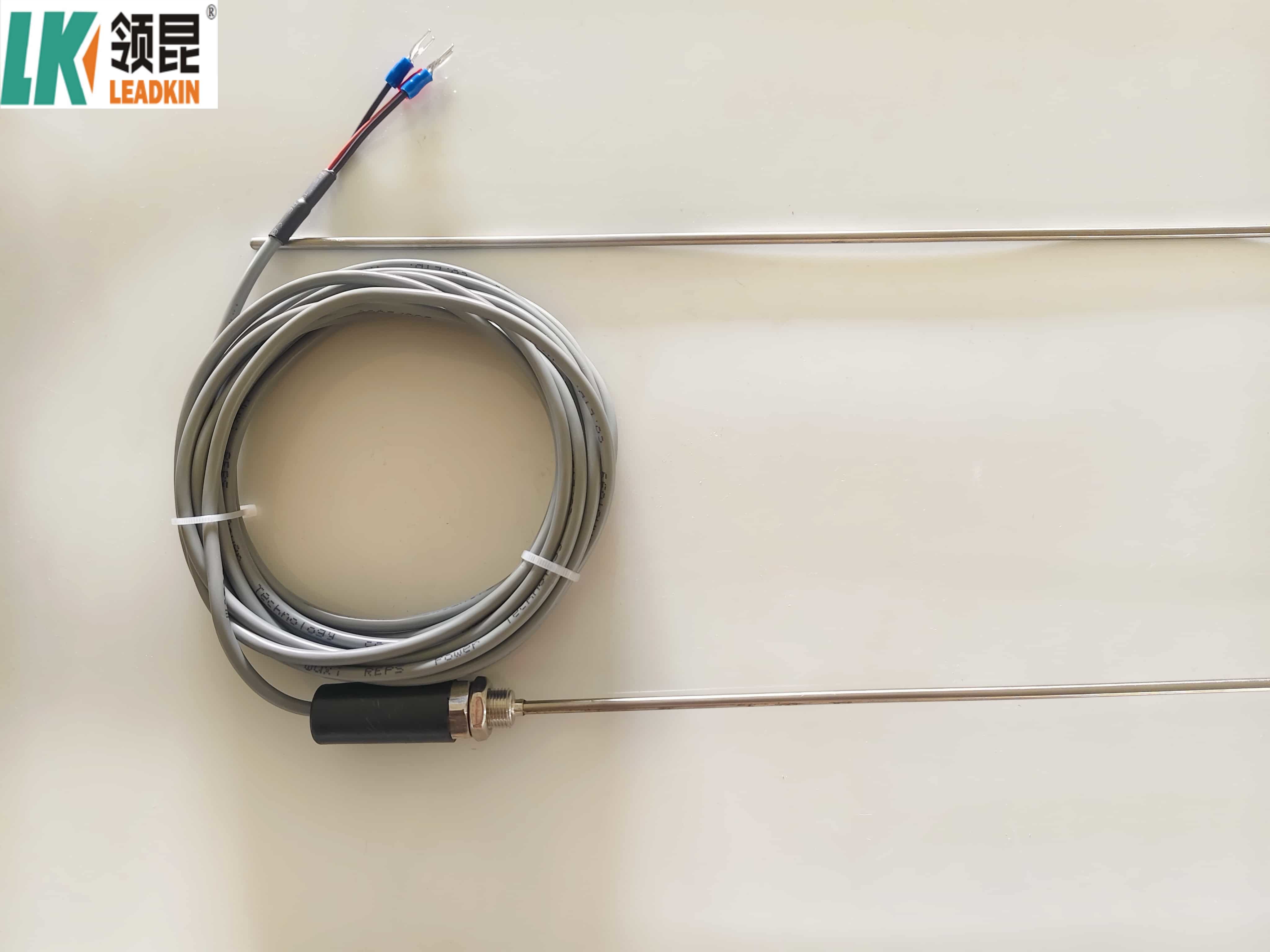

Dostosowywalny kabel czujnika RTD o wysokiej odporności izolowany mineralnie do różnych zastosowań
Podstawowe właściwości
Miejsce pochodzenia:
Chiny
Nazwa marki:
LEADKIN
Certyfikacja:
ISO9001, IATF16949, CE
Numer modelu:
LK-Ni
Nieruchomości handlowe
Minimalna ilość zamówienia:
50 metrów
Cena:
Zbywalny
Warunki płatności:
L/C, D/A, D/P, T/T
Możliwość zaopatrzenia:
1 000 000 mln rocznie
Dane techniczne
| Jacket Material: | SS304, SS321, SS316 | Name: | Kabel RTD w izolacji mineralnej |
| Purity of MgO: | ≥99,6% | Sample: | Bezpłatny |
| MOQ: | 50 m | Accuracy: | DIN klasa A lub B |
| High Light: | Dostosowywalny kabel czujnika RTD,Kabel czujnika RTD o wysokiej odporności,Kabel czujnika RTD izolowany mineralnie |
||
Opis produktu
Dostosowany kabel z czujnikiem RTD z izolacją mineralną o wysokiej odporności
RTD (czujnik temperatury rezystancyjny) to precyzyjny czujnik, którego opór elektryczny zmienia się przewidywalnie wraz ze zmianami temperatury. Wraz ze wzrostem temperatury opór czujnika rośnie proporcjonalnie. Ta dobrze zdefiniowana zależność oporu od temperatury zapewnia spójną, powtarzalną wydajność w czasie. RTD to urządzenia pasywne, które wymagają zewnętrznej aparatury elektronicznej do pomiaru oporu poprzez zastosowanie niewielkiego prądu elektrycznego (zazwyczaj 1 mA lub mniej, z maksymalnie 5 mA, aby zapobiec samonagrzewaniu) i monitorowanie wynikowego napięcia wyjściowego.
Specyfikacje produktu
- Nazwa produktu: Kabel RTD z izolacją mineralną
- Typ: Pt100
- Materiał przewodnika: Nikiel (Ni)
- Izolator: Tlenek magnezu (MgO) o wysokiej czystości 99,6%
- Konfiguracja rdzenia: 3, 4, 6 lub 8 rdzeni
- Materiał osłony: SS321 (SS304), SS316
- Zakres średnic: 3,0 mm do 12,7 mm
- Zastosowanie: Połączenie z termoparami i sprzętem pomiarowym
- Pochodzenie: Zhejiang, Chiny
- Ekologiczny: Tak
- Minimalna ilość zamówienia: 100 metrów
- Certyfikacja: ISO
- Dostępność próbek: Wszystkie typy dostępne od ręki
- Warunki handlowe: FOB, EXW, CIF, CFR
- Opcje płatności: T/T, Western Union, L/C
Wymiary nominalne i specyfikacje
| Średnica (mm) | Grubość ścianki | Średnica przewodu | Czystość MgO | Rezystancja izolacji |
|---|---|---|---|---|
| 0,5 ± 0,025 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/75V |
| 1,0 ± 0,025 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/75V |
| 1,5 ± 0,025 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/75V |
| 1,6 ± 0,025 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/75V |
| 2,0 ± 0,025 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/75V |
| 3,0 ± 0,030 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/500V 500°C >5 MΩ/500V |
| 4,0 ± 0,045 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/500V 500°C >5 MΩ/500V |
| 4,8 ± 0,045 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/500V 500°C >5 MΩ/500V |
| 5,0 ± 0,045 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/500V 500°C >5 MΩ/500V |
| 6,0 ± 0,060 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/500V 500°C >5 MΩ/500V |
| 6,4 ± 0,060 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/500V 500°C >5 MΩ/500V |
| 8,0 ± 0,080 | ≥10%D | ≥15%D | ≥99,4% | Temp. pokojowa >100 MΩ/500V 500°C >5 MΩ/500V |
Specyfikacje wagowe
| Typ | Średnica (mm) | Waga SS304/SS316 (kg/m) |
|---|---|---|
| 3-żyłowy Ni | 3,0 | 0,045 |
| 3,2 | 0,051 | |
| 4,0 | 0,075 | |
| 4,8 | 0,108 | |
| 5,0 | 0,116 | |
| 6,0 | 0,180 | |
| 6,4 | 0,203 | |
| 8,0 | 0,297 | |
| 4-żyłowy Ni | 3,0 | 0,039 |
| 3,2 | 0,046 | |
| 4,0 | 0,074 | |
| 4,8 | 0,105 | |
| 5,0 | 0,113 | |
| 6,0 | 0,164 | |
| 6,4 | 0,204 | |
| 8,0 | 0,363 | |
| 6-żyłowy Ni | 3,0 | 0,040 |
| 3,2 | 0,046 | |
| 4,0 | 0,074 | |
| 4,8 | 0,107 | |
| 5,0 | 0,115 | |
| 6,0 | 0,163 | |
| 6,4 | 0,191 | |
| 8,0 | 0,301 |
Zrozumienie czujników RTD
RTD to skrót od Resistance Temperature Detector, znany również jako termometr rezystancyjny. Te precyzyjne czujniki mierzą temperaturę, wykorzystując przewidywalną zależność między oporem elektrycznym a temperaturą w materiałach przewodzących. Zazwyczaj wykonane z cienkiego drutu platynowego, niklowego lub miedzianego nawiniętego na ceramiczny lub szklany rdzeń, czujniki RTD zapewniają dokładne i niezawodne pomiary temperatury w różnych zastosowaniach przemysłowych.
Zastosowania przemysłowe
Czujniki RTD pełnią kluczowe funkcje monitorowania temperatury w wielu branżach:
- Motoryzacja: Monitorowanie temperatury silnika, czujnik poziomu oleju, pomiar temperatury powietrza dolotowego
- Komunikacja i aparatura pomiarowa: Czujnik temperatury wzmacniacza, stabilizacja wzmocnienia tranzystora
- Sektory przemysłowe: Elektronika mocy, systemy komputerowe, elektronika użytkowa, przetwórstwo żywności, elektronika medyczna i zastosowania w przemyśle lotniczym
Galeria produktów
Zapewnienie jakości i informacje o firmie
Proces kontroli jakości
Każda rolka kabla przechodzi 100% testów, aby zapewnić stałą jakość i niezawodność dla naszych klientów.
Obecność w branży
Bezpieczne opakowanie
Proces zamawiania
- Otrzymaj dokładną wycenę na podstawie swoich wymagań
- Potwierdź ceny, warunki handlowe, czas realizacji i warunki płatności
- Zespół sprzedaży LEADKIN dostarcza fakturę proforma z oficjalną pieczęcią firmy
- Klient dokonuje płatności zaliczki i dostarcza potwierdzenie bankowe
- Aktualizacje produkcji ze zdjęciami przedstawiającymi Twoje produkty na linii produkcyjnej
- Powiadomienie o zakończeniu produkcji ze zdjęciami z produkcji masowej
- Klient płaci saldo, LEADKIN wysyła towar i dostarcza informacje o śledzeniu
- Zakończenie zamówienia po zadowalającym odbiorze towaru
- Opinie klientów dotyczące jakości, usług i wyników rynkowych
