3-żyłowy kabel mineralny izolowany K Typ 4.0-8.0mm do termopar
Basic Properties
Place of Origin:
NingBo Chiny
Brand Name:
LEADKIN
Certification:
ISO9001, IATF16949, CE
Model Number:
ŁK-K
Trading Properties
Minimum Order Quantity:
50 metrów
Price:
Zbywalny
Payment Terms:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability:
1 000 000 mln rocznie
Specifications
| Core: | 2,3,4,6 | Insulation: | MGO |
| Warranty: | 1 rok | Temperature Range: | 200 ℃ -1000 ℃ |
| Accuracy: | Klasa I 、 II 、 III | Outside Dia: | 0,5-12,7 mm |
| Package: | Karton. Paleta | Function: | test temperatury |
| Cable Length: | 1-5 m lub dostosowany | Thermocouple Type: | K/n/e/j/t/s/r/b |
| High Light: | Mineralny kabel termopary typu K,3-żyłowy kabel mineralny izolowany,drut termopary w metalowym płaszczu |
||
Product Description

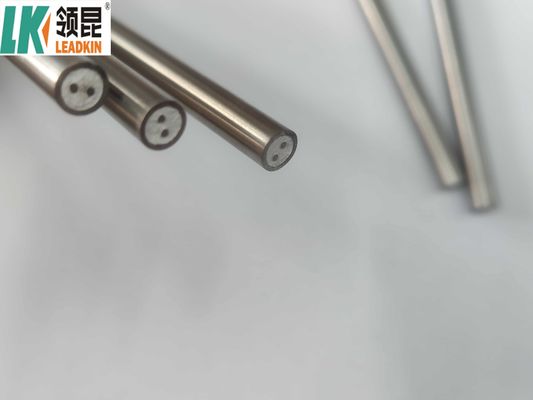

3 rdzenia izolowane minerałem metalowym kablem z osłoną o średnicy 4,0-8,0 mm
Specyfikacja produktu
| Rdzeń | 2,3,4,6 |
| Izolacja | MgO |
| Gwarancja | 1 rok |
| Zakres temperatury | 200°C-1000°C |
| Dokładność | Klasa I, II, III |
| Na zewnątrz Dia | 00,5-12,7 mm |
| Pakiet | Karton, paletka |
| Funkcja | Badanie temperatury |
| Długość kabla | 1-5m lub na zamówienie |
| Rodzaj termopary | K/N/E/J/T/S/R/B |
Szczegóły produktu
Krótkie szczegóły
Rodzaj:K/N/E/J/T/S/R/B
Miejsce pochodzenia:Zhejiang, Chiny
Dokładność:I-0,4%t, II-0,75%t, III-1,5%t
Numer rdzenia:2,3,4,6
Materiał izolacyjny ołowiowy mineralny nieorganiczny:Ni, Cu
Izolacja:990,6% MgO o wysokiej czystości
Certyfikat:ISO9001, IATF16949, CE
Zastosowanie:Połączenie z termoelementem i maszyną przyrządów
Materiał obudowy:0Cr18Ni10Ti, SS304S, SS316L, SS316, Cu
Włóczęga Dia ((mm):φ3.0, φ4.0, φ6.0, φ8.0
Miejsce pochodzenia:Zhejiang, Chiny
Dokładność:I-0,4%t, II-0,75%t, III-1,5%t
Numer rdzenia:2,3,4,6
Materiał izolacyjny ołowiowy mineralny nieorganiczny:Ni, Cu
Izolacja:990,6% MgO o wysokiej czystości
Certyfikat:ISO9001, IATF16949, CE
Zastosowanie:Połączenie z termoelementem i maszyną przyrządów
Materiał obudowy:0Cr18Ni10Ti, SS304S, SS316L, SS316, Cu
Włóczęga Dia ((mm):φ3.0, φ4.0, φ6.0, φ8.0
Rodzaj dla drutu obudownego typu K
| Nazwa produktu | Kod | Rodzaj | Materiał obudowy | Na zewnątrz Dia. | Temperatura |
|---|---|---|---|---|---|
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Fe-Konstantan | JK | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Uwaga:Różne media pomiarowe temperatury i warunki eksploatacji mają wpływ na żywotność i zakres temperatury termoelementów opancerzonych.
Dokładność dla drutu o pojemności typu K
| Rodzaj | Klasa I | Klasa II |
|---|---|---|
| K | ±1,5°C (-40~375°C) | ±2,5°C (-40~375°C) |
| ± 0,4% (375°C-1000°C) | ± 0,75% (375°C-1000°C) | |
| N | ±1,5°C (-40~375°C) | ±2,5°C (-40~375°C) |
| ± 0,4% (375°C-1000°C) | ± 0,75% (375°C-1000°C) | |
| E | ±1,5°C (-40~375°C) | ±2,5°C (-40~375°C) |
| ± 0,4% (375°C-800°C) | ± 0,75% (375°C-800°C) | |
| J | ±1,5°C (-40~375°C) | ±2,5°C (-40~375°C) |
| ± 0,4% (375°C-800°C) | ± 0,75% (375°C-800°C) | |
| T | ±0,5°C (-40~125°C) | ±1,0°C (-40~125°C) |
| ± 0,4% (125°C-350°C) | ± 0,75% (125°C-350°C) | |
| S | ±1,0°C (0-1100°C) | ±1,5°C (0-1100°C) |
Przegląd produktu
Sonda temperatury termopar jest rodzajem czujnika temperatury, który wykorzystuje efekt termoelektryczny do pomiaru temperatury.który generuje napięcie odpowiadające różnicom temperatury.
Budowa
- Włókna:Wykonane z dwóch różnych przewodzących metali (zwykle miedzi, niklu, chromelu, alumelu), które tworzą połączenie
- Związek:Punkt, w którym dwa przewody są połączone nazywany jest pomiarowym lub gorącym połączeniem
- Izolacja:Druty są izolowane materiałami o wysokiej temperaturze, takimi jak ceramika lub włókno szklane
- - Włóczęga:Cały zespół jest otoczony osłoną metalową lub ceramiczną
Zasada działania
Efekt Seebecka: Kiedy dwa różne metale są połączone i narażone na gradient temperatury, w połączeniu powstaje napięcie.To napięcie odnosi się do różnicy temperatury między łącznikiem gorącym a łącznikiem zimnym.
Rodzaje termoparów
- Typ K (Chromel-Alumel):-200°C do 1260°C, ogólnego przeznaczenia
- Typ J (żelazo-konstanc):-40°C do 750°C, zastosowania w niższych temperaturach
- Typ T (Copper-Constantan):-200°C do 350°C, zastosowania kryogeniczne
- Typ E (Chromel-Constantan):-200 do 900°C, wysokie napięcie wyjściowe
- Typ N (nikrosyl-nisil):-200°C do 1300°C, stabilność w wysokich temperaturach
- Rodzaj S (Platyn-Rod):0°C do 1600°C, zastosowanie laboratoryjne o wysokiej precyzji
Wnioski
- Przemysł: Procesy produkcyjne, pieca, pieca
- HVAC: Systemy ogrzewania, wentylacji i klimatyzacji
- Medyczne: urządzenia do monitorowania pacjenta
- Lotnictwo: monitorowanie temperatury silnika i otoczenia
- Przemysł spożywczy: Temperatura gotowania i bezpieczeństwo żywności
- Incineratory odpadów stałych
- Sintering metali w proszku
- Gotowanie materiałów ceramicznych
- Piece napędzane gazem lub olejem
- Elektrownie jądrowe lub węglowodorowe
Zalety
- Pomiar szerokiego zakresu temperatur
- Trwałe budownictwo dla trudnych warunków
- Szybka reakcja na zmiany temperatury
- Stosunkowo niedrogi
- Prosty i wytrzymały projekt
Wnioski
- Regularna kalibracja potrzebna do dokładności
- Właściwa instalacja jest kluczowa dla dokładnych odczytów
- Wybierz odpowiedni typ na podstawie warunków środowiskowych
- Wyjście nieliniowe wymaga kalibracji
- Kompensacja węzła odniesienia potrzebna do dokładnych pomiarów
Obrazy produktów
Informacje o spółce
Główne produkty
Pakiet
Do każdej cewki dołączamy znaczniki, kartę przepustki i raport z badania.
Linia produkcyjna kabli MI
Posiadamy wysokiej jakości profesjonalne produkty z zaawansowanymi liniami produkcyjnymi i sprzętem. Wszystkie produkty spełniają międzynarodowe standardy jakości i są doceniane na rynkach światowych.Stale udoskonalamy nasze systemy produkcyjne i jakość produktów, aby sprostać rosnącym wymaganiom rynku.
Proces zamówienia
- Poproś o dokładną cenę
- Potwierdź cenę, warunki handlowe, czas realizacji i warunki płatności
- Otrzymanie faktury proforma z pieczęcią firmy
- Zorganizuj płatność za depozyt i wyślij rachunek bankowy
- Otrzymuj zdjęcia linii produkcyjnej z produktami
- Zdjęcia z produkcji masowej przed zakończeniem
- Dokonaj płatności salda i otrzymaj szczegóły wysyłki
- Potwierdzenie zadowalającego otrzymania towarów
- Zapewnienie informacji zwrotnych na temat jakości i usług
Częste pytania
Jakie są zalety stosowania termoaparów?
Szeroki zakres temperatur, szybki czas reakcji, prosta i wytrzymała konstrukcja, stosunkowo niedrogi i może być stosowany w różnych środowiskach, w tym w ekstremalnych warunkach.
Jakie są wady termoelementów?
Wyniki nieliniowe wymagające kalibracji, potencjalnie o niższej dokładności niż inne czujniki, wymagające kompensacji połączenia odniesienia i podatne na zakłócenia elektromagnetyczne.
